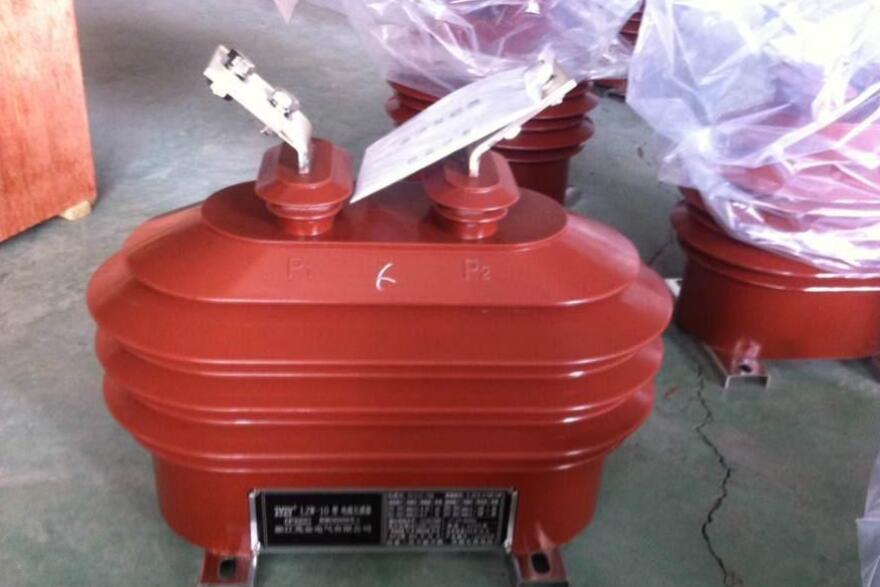

一、 產品概述

LZZ(B)W—35型電流互感器適用于額定頻率50HZ，額定電壓35kV及以下的戶外電力系統中作電流、電能測量及繼電保護使用。

二、 結構簡介

1、    本型互感器是采用戶外專用環氧樹脂材料全密封澆注，高原型支柱式結構，可用于高原3000m及以下地區。

2、    本互感器具有高動熱穩定、高精度、耐電弧、防污、阻燃、免維護等優點，是油浸產品的理想替代產品。

3、    產品結構為全封閉支柱式結構，底角用50mm槽鋼制作，供安裝使用。本型產品有單電流比和多個電流比供用戶選擇。單電流比二次標記為：1S1、1S2（計量）2S1、2S2（測量）3S1、3S2（保護），多電流比二次標記為：1S1、1S2、1S3……（計量）2S1、2S2、2S3……（測量）3S1、3S2、3S3……（保護），單電流比和多電流比的二次端子標志1S1、2S1、3S1為極性端（公共端），當一次電流由P1流向P2時，二次電流自S1經外部回路流向S2，即為減極性。

三、 采用標準

本產品電氣性能符合以下標準

GB1208-1997   《電流互感器》

GB311.1-1997   《高壓輸變電設備的絕緣配合》

JB/T5356-1991，《電流互感器試驗導則》

GB/T7354-2003《高壓試驗技術  局部放電測量》

四、 技術數據

1、 使用條件

1.1   較高溫度：40℃.

1.2   24h內測得的環境氣溫平均值不超過35℃.

1.3   較低溫度：-25℃.

1.4   安裝場所應無嚴重影響互感器絕緣的氣體、蒸汽、化學性沉積灰塵、污垢及其它爆炸性侵蝕性介質。

1.5   安裝場所無嚴重震動和顛簸.

2、  主要技術參數:

2.1  額定絕緣水平：40.5/95/185Kv.

2.1  表面爬電比距滿足Ⅳ級污穢等級.

2.3  額定二次電流：5A和1A.

2.4  負荷功率因數: COS￠=0.8(滯后),儀表保安系數FS≤10.

2.5  局部放電量小于20PC.

2.6  技術參數是下表:
