斷路器保護

斷路器保護主要是針對斷路器本體的非電氣量故障而設置的，斷路器保護主要包括失靈保護、重合閘、三相不一致等

三相不一致是指斷路器本身原因造成的三相位置不一致，這種狀況下運行會造成較大的零序和負序電流，會對設備造成影響。我局目前只有220KV線路裝有三相不一致保護。三相不一致保護可以通過斷路器保護裝置或開關本體的非全相保護兩種形式來進行保護。目前斷路器保護裝置中的三相不一致一般不投入，而是使用開關本體的三相不一致保護——利用開關三相輔助節點的常開節點并聯后再與三相輔助節點的常閉節點的并聯來實現的。

斷路器失靈保護：

1.   當線路，變壓器，母線或其他主設備發生故障，保護裝置動作發出跳閘指令，但故障設備的斷路器拒絕動作跳閘，稱為斷路器失靈。它有2個主要條件：第一是保護對該斷路器發出過跳閘命令，2是該斷路器在一段時間內一直有電流，所以它采用保護動作，復壓電流判據和負壓閉鎖三者經與門后延時出口。它是近后備保護。斷路器失靈會造成損壞主設備或引起火災、擴大故障范圍、甚至可能引起電力系統瓦解。對于雙母線接線形式的線路的失靈保護一般第一時限跳母聯或母分開關，第二時限跳拒動斷路器所在母線上的所用支路的斷路器

2.   斷路器失靈的原因：斷路器跳閘線圈斷線、斷路器操動機構出現故障，斷路器的氣壓降低或液壓降低、直流消失或控制回路故障。

3.   失靈保護為了能跳開一條母線上的所有支路的斷路器，所以它借用母差保護的出口回路。當一個斷路器失靈時，由該線路的失靈啟動裝置提供一個失靈啟動接點給母差保護裝置，當母差裝置檢測到有失靈啟動接點閉合且該線路三相中有任一相電流過流，從而啟動該線路斷路器所在母線段的失靈出口邏輯，經失靈負壓閉鎖整定（判斷電壓是否下降），然后第一時限跳聯絡開關，第二時限跳該母線上的所有斷路器。

母聯開關的失靈保護：

母聯開關的失靈保護與線路失靈保護有不同之處：母聯開關沒有單獨的斷路器保護裝置，它使用的是母差保護裝置自帶的保護邏輯

整個回路可視為母差保護啟動失靈回路的一個接點，用于啟動母差保護中該220kV線路間隔的失靈保護。兩套線路保護各提供三個分相保護動作接點與CSC-122A內提供的失靈啟動接點串聯，由3LP4開出到母差保護屏的LP55，最后開入到220kV母差保護裝置的2N4-228。

變壓器的失靈保護

與線路基本相同，區別在于多了一個解除負壓閉鎖的回路。這是因?yàn)榭紤]到主變中、低壓側有故障時，主變?nèi)齻?cè)開關跳閘，如果220KV側開關失靈拒動，主變高壓側開關失靈保護啟動，但主變的電抗較大會使高壓側的電壓下降不明顯，從而使母線保護裝置的負壓閉鎖條件不開放，造成主變高壓側開關的失靈保護不動作，所以加入此回路，使主變高壓側開關失靈保護啟動時能馬上開入到母線保護裝置中，從而解除主變高壓側開關失靈保護的負壓閉鎖元件。

重合閘

1.在電力系統中，大部分故障是“瞬時性的”，當保護動作跳開后電弧會自動熄滅，這時如果將跳開的斷路器合上就能恢復送電，所以有了重合閘。

2.重合閘的作用：可以提高電力系統運行的完整性和供電的可靠性，減少線路停電次數及時間，可以糾正斷路器機構本身的問題或保護誤動作所引起的誤跳閘。

3.重合閘方式可以根據開入量中的“重合閘方式1”和“重合閘方式2”（重合閘切換開關），實現：單相重合閘、三相重合閘、綜合重合閘、停用重合閘四種方式，其對應關系如表所示。

單重：單相故障跳開故障相并進行重合，故障未消失則再跳開三相開關多相故障時，跳開三相開關不進行重合閘

三重：不論是任何故障都跳開三相開關，并進行三相重合閘。若故障沒消失就再次跳開三相開關。

綜重：單相故障跳開故障單相并進行重合，故障未消失則再    跳開三相開關，相間故障時，跳開三相開關后進行三相重合，若故障點未消失則再次跳開三相開關。

特重：單相故障時跳三相并進行三相重合，失敗則再跳開三相；相間故障時，跳開三相不重合。

1.   檢無壓和檢同期：重合閘時必須考慮兩側系統是否同期，如果不同期合閘會對系統造成危害。目前較多的是檢線路無壓和檢查同期重合閘，通常在檢無壓的一側也投入檢定同期功能，檢無壓通過線路電壓值來整定，檢同期是用角差來整定的。

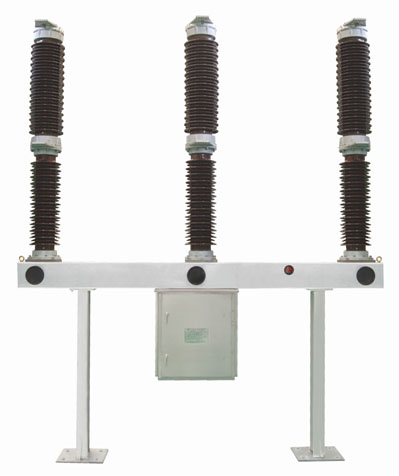

陜西斷路器

2.   重合閘前加速保護：重合閘前加速保護一般用于單側電源電網，裝置一般也裝載電源側的一段線路上。

3.   重合閘后加速保護：重合閘后加速保護是當線路第一次故障時保護動作然后進行重合閘，如果重合于永久故障，則在斷路器合閘后再加速保護動作瞬時切除故障。

（保護選擇動作——重合——運行 ——若重合于永久故障——保護選擇動作）

7.220KV線路重合閘特點：因220KV線路線間距較大，所以絕大所數故障是單相接地短路，在這種情況下，如果把故障相斷開并進行重合，而沒有故障的另兩相保持運行，就會很大的提高供電可靠性和系統的穩定性，所以220KV線路一般使用單相重合閘。

8.重合閘啟動方式：（1）保護單相跳閘啟動重合閘；(2)保護三相跳閘啟動重合閘；(3)斷路器位置啟動重合閘。推薦閱讀：《電網薪資揭秘第三波！》《電網薪資揭秘第二波！》《電氣畢業年薪40W+！》

1.斷路器位置啟動重合閘的條件為(與門條件)：

(1)控制字的第0 位=1；

(2)斷路器單相或三相斷開(單相或三相跳位繼電器動作)；

(3)斷路器斷開相無電流；

(4)不滿足單跳啟動或三跳啟動條件；

(5)合后繼開入動作（僅當整定為“合后繼可用”時需滿足此條件）；

重合閘需要引入STJ 信號到裝置的“閉鎖重合閘”開入，以閉鎖手跳時的跳閘位置啟動。

2. 保護單跳啟動重合閘的條件為(與門條件)：

(1)保護發單相跳閘信號；

(2)跳閘相無電流；

(3)不滿足三相啟動條件；

3.保護三跳啟動重合閘的條件為(與門條件)：

(1)保護發三相跳閘信號；

(2)三相無電流；

(3)重合閘處于三重方式或綜重方式；

9.重合閘充電條件：（與門條件)

1) 不滿足重合閘放電條件；

2) 斷路器在“合閘”位置（接進保護裝置的跳閘位置繼電器TWJ 不動作）；

3) 重合閘啟動回路不動作。

4）沒有閉鎖重合閘信號開入

5）重合閘不再停用位置

10.重合閘放電條件： (或門條件)（滿足一個條件即可）：

1) 重合閘方式在停用方式；

2) 重合閘在單重方式時保護動作三跳或者開關三相偷跳；

3) 收到外部閉鎖重合閘信號（如手跳閉鎖重合閘或永跳閉鎖重合閘等）；

4) 有壓力低閉鎖重合閘信號經300MS延時后放電

5）重合閘啟動過程中，跳開相有電流

6) 裝置出現嚴重錯誤而告警

7) 重合閘“充電”未滿時，有跳閘位置繼電器TWJ 動作或有保護啟動重合閘信號開入；

10.線路保護和重合閘的配合關系

11.溝通三跳

調規中有規定“220KV線路重合閘方式改為停用方式或重合閘裝置停用時，有關保護應溝通三跳”所以由重合閘輸出勾通三跳信號開入至保護裝置中實現任何故障均跳三相。

（1）由于CSC-122A重合閘的原因不允許保護裝置選跳，由重合閘輸出溝通三跳信號，連至保護裝置相應開入端，實現任何故障時均跳三相，在以下情況下，CSC-122A輸出溝通三跳觸點：（溝通三跳觸點是動斷觸點）

Ⅰ）重合閘方式把手在三重位置或停用位置；

Ⅱ）裝置失電；

Ⅲ）重合閘未充好電。

（2）如圖CSC-122A提供兩個溝通三跳接點：一個開入RCS-931A的610端子；另一個開入到CSC-103A。當兩套裝置接到該開入量后，實現單相故障仍三跳功能。

（3）當最后的610段子有開入時，溝通三跳即單相故障也跳三相，閉鎖重合閘即重合閘投入則放電。因此RCS931保護裝置的溝通三跳可以通過自動完成或人為強制完成。當停用220KV線路的重合閘功能時，我們放上9LP21來增加可靠性。
